Socket Rhino estándar europeo

PHLTD Socket industrial europeo Rhino

Conector eléctrico estándar de la UE de la serie Rhino

El enchufe industrial europeo Rhino de PHLTD está diseñado para conexiones eléctricas de alta potencia según las normas de la UE. Ideal para aplicaciones de alta corriente, ofrece una distribución de energía segura y fiable, con construcción robusta y alto rendimiento en entornos exigentes.

Están diseñados para cumplir con las normas europeas para la distribución eléctrica de alta potencia, ofreciendo un rendimiento fiable y conexiones seguras en:

Sistemas de potencia para escenarios y eventos
Instalaciones industriales y fábricas
Instalaciones eléctricas comerciales y de construcción estándar europeo

Socket Rhino estándar europeo、PHLTD European Rhino Series Socket、Conector de alimentación industrial Rhino europeo、Socket Rhino europeo impermeable、Socket Rhino estándar de la UE Stage & Industrial

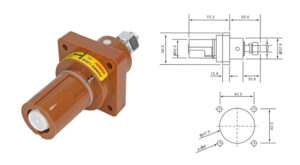

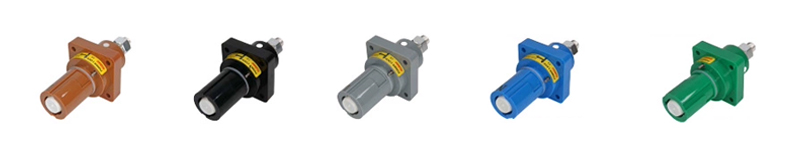

Tabla de parámetros del socket PHLTD

1. El punto de conexión del enchufe conductor se compone de una cabeza de plástico duro, que está conectado al alambre y el enchufe hembra en el enchufe 2. Viene con alambre de acero inoxidable M12 y madre de estroncio, y también viene con piezas de junta para cableado fácil 3. La carcasa tiene cinco colores y marcas de fase diferentes, y las diferentes fases no pueden conectarse para evitar la desconexión errónea 4. La parte superior de la aguja guía está cubierta con una cabeza de plástico duro para prevenir accidentes de choque eléctrico 5. Nivel de protección IP 2X, que proporciona un uso seguro para prevenir el choque eléctrico 6. El tamaño de los cuatro orificios de fijación del tornillo lateral es Dia5,5 mm; Adecuado para instalación en asientos abiertos

modelo	tipos de	Número de línea correspondiente	color	Especificaciones de tornillo y tuerca
RPGZ400-BN	Enchufe eléctrico en el asiento	línea 1	marrón	M12
RPGZ400-BK	Enchufe eléctrico en el asiento	línea 2	negro	M12
RPGZ400-GY	Electric socket on the seat	línea 3	gris	M12
RPGZ400-BU	Enchufe eléctrico en el asiento	línea cero	azul	M12
RPGZ400-GN	Enchufe eléctrico en el asiento	Alambre de tierra	verde	M12

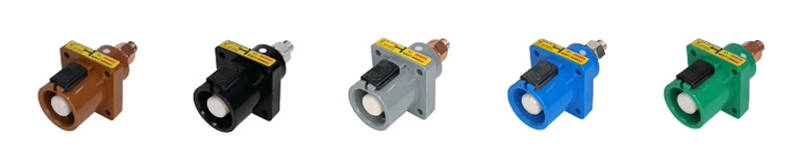

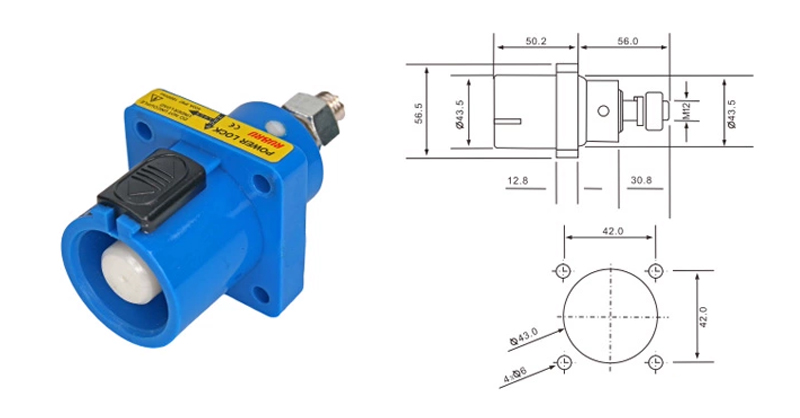

Tabla de parámetros del socket PHLTD

1. El punto de conexión de enchufe conductor se compone de una cabeza de plástico duro, que está conectado al enchufe macho en el alambre 2. Viene con alambre y tuerca de plata M12, y piezas adicionales de junta para fácil cableado y uso 3. La carcasa tiene cinco colores y marcas de fase diferentes, y las diferentes fases no pueden conectarse para evitar la desconexión errónea 4. La parte superior de la aguja guía está cubierta con una cabeza de plástico duro para prevenir accidentes de choque eléctrico 5. Nivel de protección IP 2X, que proporciona un uso seguro para prevenir el choque eléctrico 6. El tamaño de los cuatro orificios de fijación del tornillo lateral es Dia5,5 mm; Adecuado para instalación en asientos abiertos 7. El pasador de seguridad del muelle puede presionar firmemente contra la ranura del pasador de salida para evitar que la conexión se afloja

modelo	tipos de	Número de línea correspondiente	color	Especificaciones de tornillo y tuerca
RPMZ400-BN	Estación de radiodifusión eléctrica a bordo	línea 1	marrón	M12
RPMZ400-BK	Estación de radiodifusión eléctrica a bordo	línea 2	negro	M12
RPMZ400-GY	Estación de radiodifusión eléctrica a bordo	línea 3	gris	M12
RPMZ400-BU	Estación de radiodifusión eléctrica a bordo	línea cero	azul	M12
RPMZ400-GN	Estación de radiodifusión eléctrica a bordo	Alambre de tierra	verde	M12

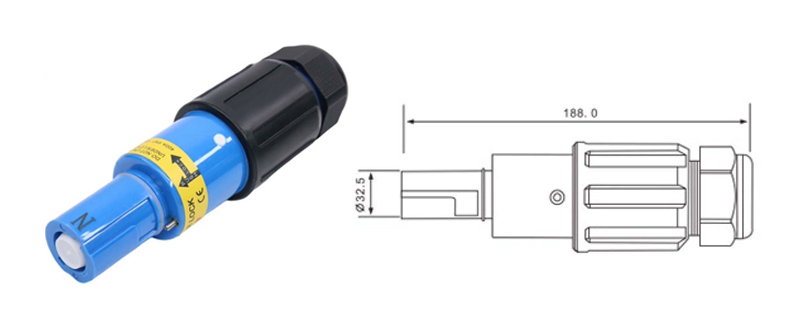

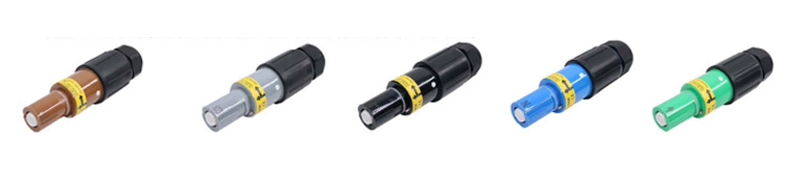

PHLTD en línea eléctrica macho enchufe tabla de parámetros

Corriente aplicable	Voltaje aplicable	Tensión máxima de prueba	Tensión máxima de prueba	resistencia aislamiento	Resistencia al plomo	Nivel a prueba de polvo de acoplamiento	Material de la aguja
400A (utilizando cable de núcleo único de 120mmsq)	1000V	4000V	Hasta 35.5kA	> 5000M Ohmsat 500 Vac	<0.1m Ohmos	IP67	Latón plateado
Material externo	Material de punta fija	temperatura de funcionamiento	método de cableado	Par de sujeción de alambre	Número de ciclos de tracción	Grado retardante de llama	autenticación
Plástico resistente al impacto y retardante de llama	acero plástico	-45-85°C	Se fijan dos tornillos de pago de parada	10.5N/metro (valor mínimo)	> 500 veces	UL94.VO	Certificación CE & ROHS
1. El punto de conexión del enchufe conductor está compuesto por una cabeza de plástico duro, que está conectado a través del alambre de ranura en el enchufe 2. Viene con el mango de goma antideslizante para un uso fácil 3. La carcasa tiene cinco colores y marcas de fase diferentes, y las diferentes fases no pueden conectarse para evitar la desconexión errónea 4. La parte superior de la aguja guía está cubierta con una cabeza de plástico duro para prevenir accidentes de choque eléctrico 5. El nivel de protección IP 2X garantiza un uso seguro para prevenir la descarga eléctrica 6. La cabeza del cable M40 está equipada con anillos de goma con diámetros internos de 18 y 26 mm para ajustar cables de alimentación con diámetros de 19-28 mm 7. El embalaje estándar viene con la manga metálica terminal R120: 16,50 mm (diámetro interior) x 32 mm (longitud) para el uso del diámetro del alambre de 120 mmsq 8. Viene con puntas cortas de fijación de acero plástico (por favor no reutilice las puntas de fijación para evitar la exposición a la descarga eléctrica después del daño)

modelo	tipos de	Número de línea correspondiente	color	Adecuado para el diámetro del alambre	Tamaño de la cabeza de alambre	Terminal de cobre plateado R120 Ajuste para acomodar hasta el diámetro máximo Núcleo de cobre 16.50mmsg
RPG400-BN	Enchufe eléctrico en línea	línea 1	marrón	120mmsq diámetro del alambre	M40/1928mm
RPG400-BK	Enchufe eléctrico en línea	línea 2	negro	120mmsq diámetro del alambre	M40/1928mm	Cabecera de cable MV40 proporciona diámetro interior Caucho de 18 y 26mm Forro interior, compatible con varios tamaños de diámetros de alambre
RPG400-GY	Enchufe eléctrico en línea	línea 3	gris	120mmsq diámetro del alambre	M40/1928mm
RPG400-BU	Enchufe eléctrico en línea	línea cero	azul	120mmsq diámetro del alambre	M40/1928mm	Enchufe macho eléctrico montado en el asiento con pasador fijo Por razones de seguridad. Por favor no repita Usando puntas fijas
RPG400-GN	Enchufe eléctrico en línea	Alambre de tierra	verde	120mmsq diámetro del alambre	M40/1928mm

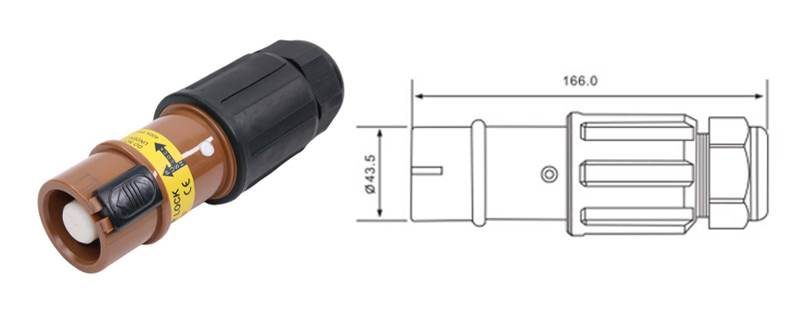

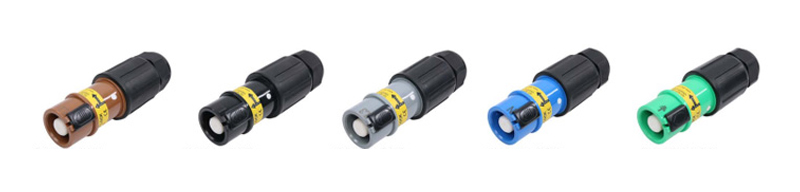

PHLTD Tabla de parámetros de enchufe femenino en línea

Corriente aplicable	Voltaje aplicable	Tensión máxima de prueba	Tensión máxima de prueba	resistencia aislamiento	Resistencia al plomo	Nivel a prueba de polvo de acoplamiento	Material de la aguja
400A (utilizando cable de núcleo único de 120mmsq)	1000V	4000V	Up to 35.5kA	> 5000M Ohmsat 500 Vac	<0.1m Ohmos	IP67	Latón plateado
Material externo	Material de punta fija	temperatura de funcionamiento	método de cableado	Par de sujeción de alambre	Número de ciclos de tracción	Grado retardante de llama	autenticación
Plástico resistente al impacto y retardante de llama	acero plástico	-45-85°C	Se fijan dos tornillos de pago de parada	10.5N/metro (valor mínimo)	> 500 veces	UL94.VO	Certificación CE & ROHS
1. El punto de conexión del enchufe conductor está compuesto por una cabeza de plástico duro, que está conectado a través del alambre de ranura en el enchufe 2. Viene con el mango de goma antideslizante para un uso fácil 3. La carcasa tiene cinco colores y marcas de fase diferentes, y las diferentes fases no pueden conectarse para evitar la desconexión errónea 4. La parte superior de la aguja guía está cubierta con una cabeza de plástico duro para prevenir accidentes de choque eléctrico 5. El nivel de protección IP 2X garantiza un uso seguro para prevenir la descarga eléctrica 6. La cabeza del cable M40 está equipada con anillos de goma con diámetros internos de 18 y 26 mm para ajustar cables de alimentación con diámetros de 19-28 mm 7. El embalaje estándar viene con la manga metálica terminal R120: 16,50 mm (diámetro interior) x 32 mm (longitud) para el uso del diámetro del alambre de 120 mmsq 8. El pasador de seguridad del muelle puede presionar firmemente contra la ranura del pasador de salida para evitar que la conexión se afloja 9. Viene con puntas cortas de fijación de acero plástico (por favor no reutilice las puntas de fijación para evitar la exposición a la descarga eléctrica después del daño)

modelo	tipos de	Número de línea correspondiente	color	Adecuado para el diámetro del alambre	Tamaño de la cabeza de alambre	Terminal de cobre plateado R120 Ajuste para acomodar hasta el diámetro máximo Núcleo de cobre 16.50mmsg
RPM400-BN	Enchufe femenino en línea	línea 1	marrón	120mmsq diámetro del alambre	M40/1928mm
RPM400-BK	Enchufe femenino en línea	línea 2	negro	120mmsq diámetro del alambre	M40/1928mm	Cabecera de cable MV40 proporciona diámetro interior Caucho de 18 y 26mm Forro interior, compatible con varios tamaños de diámetros de alambre
RPM400-GY	Enchufe femenino en línea	línea 3	gris	120mmsq diámetro del alambre	M40/1928mm
RPM400-BU	Enchufe femenino en línea	línea cero	azul	120mmsq diámetro del alambre	M40/1928mm	Enchufe macho eléctrico montado en el asiento con pasador fijo Por razones de seguridad. Por favor no repita Usando puntas fijas
RPM400-GN	Enchufe femenino en línea	Alambre de tierra	verde	120mmsq diámetro del alambre	M40/1928mm

Visión general del conector

Voltaje nominal: 380V, diseñado para satisfacer las demandas eléctricas de alta potencia de equipos de grado industrial e iluminación de escenario.
Corriente nominal: Soporta la transmisión de corriente de 150A a 400A, asegurando un funcionamiento estable en entornos de alta demanda como la iluminación de escenario y los vehículos generadores.
Tipo de enchufe: Cuenta con un diseño de cabeza de rinoceronte, conocido por su excepcional durabilidad y facilidad de uso, lo que permite conexiones y desconexiones rápidas y fiables.

Diseño/Material

Diseño de núcleo único: minimiza la pérdida de energía, mejora la eficiencia de la transmisión y simplifica tanto la instalación como el mantenimiento.
Selección de materiales: Utiliza materiales conductores y aislantes de alta calidad para garantizar la seguridad y fiabilidad de las conexiones eléctricas.
Durabilidad de Inserción y Desconexión: Capaz de soportar hasta 10.000 inserciones y retiradas, lo que lo hace adecuado para uso de alta frecuencia.

Escenarios de aplicación

Iluminación de escenario: Ideal para conciertos a gran escala, actuaciones de teatro y otros eventos que requieren iluminación de escenario de alta potencia. Proporciona una transmisión estable de alta corriente para una iluminación brillante y de alta calidad.
Vehículos generadores: Perfectos para proporcionar conexiones eléctricas fiables en fuentes de alimentación temporales al aire libre, operaciones de rescate de emergencia y otras aplicaciones en el sitio, garantizando un suministro de energía continuo.
Aplicaciones industriales: Diseñado para satisfacer la necesidad de suministro de energía estable y fiable en entornos industriales como fábricas y talleres, garantizando un funcionamiento sin problemas y eficiente de las líneas de producción.
Sitios de construcción: Facilita conexiones eléctricas fáciles y rápidas en sitios de construcción, mejorando la eficiencia de la construcción con movimientos frecuentes de equipos y encendidos.
