Disyuntor de fugas
Interruptor de corriente residual
Serie PHRCCB
La serie RCCB proporciona una protección fiable contra choques eléctricos y corrientes de fugas. Diseñados para uso residencial, comercial e industrial, estos interruptores garantizan una mayor seguridad en los sistemas eléctricos al desconectar instantáneamente la energía cuando se detectan fallas.
Están diseñados para la seguridad eléctrica, ofreciendo una protección fiable contra choques eléctricos y corrientes de fugas en:
- Edificios residenciales
- Instalaciones comerciales
- Instalaciones industriales
Interruptor de corriente residual (RCCB)、Interruptor de protección contra fugas、Dispositivo RCCB de seguridad eléctrica、Interruptor de corriente residual industrial
| Tabla de parámetros del producto del interruptor de aire 1P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | interruptor en miniatura |
| Características del producto | Tipo C |
| Número de polos de producto | 1P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 230V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito |
| tamaño del producto | 18x80mm |
| Tabla de parámetros del producto del interruptor de aire 2P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | interruptor en miniatura |
| Características del producto | Tipo C |
| Número de polos de producto | 2P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito |
| tamaño del producto | 36x77mm |
| Tabla de parámetros del producto del interruptor de aire 3P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | interruptor en miniatura |
| Características del producto | Tipo C |
| Número de polos de producto | 3P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito |
| tamaño del producto | 54x80mm |
| Tabla de parámetros del producto del interruptor de aire 4P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | interruptor en miniatura |
| Características del producto | C Type |
| Número de polos de producto | 4P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito |
| tamaño del producto | 72x80mm |

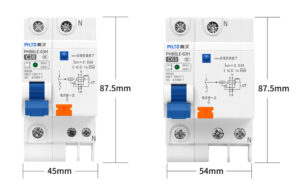

| Tabla de parámetros del interruptor diferencial 1P + N | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | Pequeño protector de fugas |
| Características del producto | Tipo C |
| Número de polos de producto | 1P+N |
| Corriente nominal | 16A/32A/40A/63A |
| voltaje nominal | 230V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito/fugas |
| Tamaño del producto 16A-32A | 45×87.5mm |
| Tamaño: 40A–63A | 54×87.5mm |

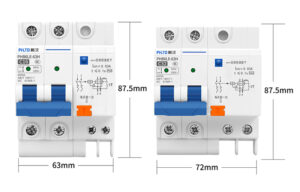

| Tabla de parámetros del producto del interruptor de fugas 2P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | Pequeño protector de fugas |
| Características del producto | Tipo C |
| Número de polos de producto | 2P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 230V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito/fugas |
| Tamaño del producto 16A-32A | 63×87.5mm |
| 63A tamaño del producto | 72×87.5mm |

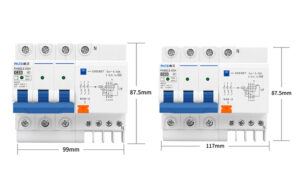

| Tabla de parámetros del producto del interruptor de fugas 3P | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | Pequeño protector de fugas |
| Características del producto | Tipo C |
| Número de polos de producto | 3P |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito/fugas |
| Tamaño del producto 16A-32A | 90×87.5mm |
| 63A tamaño del producto | 99×87.5mm |

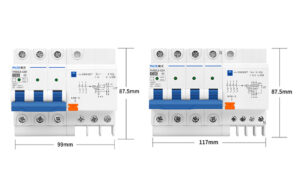

Tabla de parámetros del interruptor diferencial 3P + N | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | Pequeño protector de fugas |
| Características del producto | Tipo C |
| Número de polos de producto | 3P+N |
| Corriente nominal | 16A/32A/40A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito/fugas |
| Tamaño del producto 16A-32A | 99×87.5mm |
| Tamaño: 40A / 63A | 117×87.5mm |

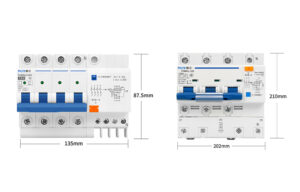

| Tabla de parámetros – Interruptor de fugas 4P + N | |
| |
| Serie de productos | PHB6LE-63H serie |
| Nombre del producto | Pequeño protector de fugas |
| Características del producto | Tipo C |
| Número de polos de producto | 4P+N |
| Corriente nominal | 16A/32A/63A |
| voltaje nominal | 400V |
| Conexión | Cableado de placa de presión |
| Método de instalación | Montaje DIN-Rail |
| Función | Protección contra sobrecarga/cortocircuito/fugas |
| Tamaño del producto 16A-32A | 117×87.5mm |
| 63A tamaño del producto | 135×87.5mm |
| 125A tamaño del producto | 202x210mm |
PHLTD interruptor de aire en miniatura
El interruptor de aire en miniatura (MCB) PHLTD está diseñado para sistemas industriales y de distribución de energía. Con una tensión nominal de 32A y 480V, proporciona una rápida sobrecarga y protección contra cortocircuitos. Su tamaño compacto se adapta a instalaciones de riel DIN de 3 polos y garantiza la seguridad en sistemas trifásicos, ampliamente utilizados en fábricas, edificios comerciales y escenarios de energía de alta fiabilidad.
Interruptor de aire PHLTD con interruptor de protección contra fugas
El interruptor de aire de PHLTD con protección contra fugas combina seguridad y eficiencia para varios sistemas eléctricos. Disponible en configuraciones 2P, 3P+N y 4P, con calificaciones 16A, 32A y 63A, ofrece protección contra choques eléctricos y peligros de incendio desconectando rápidamente el circuito cuando se detecta fuga. Su diseño compacto ahorra espacio al tiempo que garantiza una distribución fiable de energía.
| nombre | voltage | Conexión | Método de extinción de arco | Ocupación (1 dígito = 18mm) |
| Interruptor de aire / interruptor de circuito 1P | 230/400 | Sólo conectar al cable en vivo | Método de extinción de arco | 1 personas |
| Interruptor/interruptor de aire 2P | 400 | Cable de puesta a tierra, alambre neutro | Método de extinción de arco | 2 personas |
| Interruptor/interruptor de aire 3P | 400 | Electricidad de tres fases de cuatro alambres | Método de extinción de arco | 3 personas |
| Interruptor/interruptor de aire 4P | 400 | Electricidad de tres fases de cuatro alambres | Método de extinción de arco | 4 personas |
| nombre | voltaje | Conexión | Método de extinción de arco | Ocupación (1 dígito = 18mm) |
| 1P + N interruptor de protección contra fugas | 230 | Cable de puesta a tierra, alambre neutro | Tipo de soplado magnético | 10-32A: 2.5 bits; 40-63A: 3 digits |
| Interruptor de protección contra fugas 2P | 230 | Cable de puesta a tierra, alambre neutro | Tipo de soplado magnético | 10-32A: 3.5 bits; 40-63A: 4-digit |
| Interruptor de protección contra fugas 3P+N | 400 | Electricidad de tres fases de cuatro alambres | Tipo de soplado magnético | 10-32A: 5.5 bits: 40-63A: 6.5 bits |
| Interruptor de protección contra fugas 4P | 400 | Electricidad de tres fases de cuatro alambres | Tipo de soplado magnético | 10-32A: 6,5 bits: 40-63A: 7,5 bits |
