Caja impermeable eléctrica
Caja de control de energía al aire libre a prueba de intemperie
Serie de cajas de interruptores PC/HT
La caja de interruptores impermeable ofrece control eléctrico seguro en exteriores e industrias. Con protección IP66, resiste lluvia, polvo e impactos para un funcionamiento fiable.
La caja de interruptor impermeable al aire libre está diseñada para el control de energía seguro en entornos exteriores e industriales, garantizando un funcionamiento y protección fiables en:
Instalaciones al aire libre expuestas a lluvia, polvo o impacto
Sistemas de control de energía para jardines, sitios de construcción o eventos temporales
Configuraciones de equipos industriales que requieren acceso a interruptores a prueba de intemperie
Caja de interruptor impermeable al aire libre、Caja de interruptor de alimentación montada en pared PHLTD al aire libre、Caja de interruptor al aire libre a prueba de intemperie、Caja de control de alimentación montada en pared de uso pesado
| PHLTD PC Caja de interruptores Tabla de parámetros del producto | ||||||
| Nombre del producto | calidad del material | rendimiento | Ámbito de aplicación | color | abierto | incorporado |
| Circuito PHPC4-36 | PC policarbonato retardante de llama | Clasificación impermeable IP66 | Se puede instalar tanto en interiores como en exteriores | Ceniza industrial | Puerta de apertura lateral | Barril guía/bloque terminal de cobre puro |
| modelo | Cantidad de interruptores vacíos que se pueden instalar | Cantidad de fugas que se pueden instalar | |||||||
| 1P | 2P | 3P | 4P | 1P+N | 2P | 3P+N | tamaño | ||
 | PHPC-4 | 4 | 2 | 1 | 1 | 1 | 1 | 0 | 200x110x130mm |
 | PHPC-6 | 6 | 3 | 2 | 1 | 2 | 1 | 1 | 200x110x165mm |

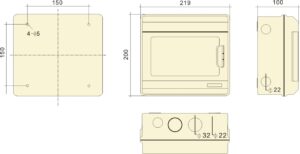

 | PHPC-9 | 9 | 4 | 3 | 2 | 3 | 2 | 1 | 200x110x219mm |

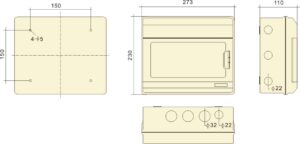

 | PHPC-12 | 12 | 6 | 4 | 3 | 4 | 3 | 2 | 230x110x273mm |

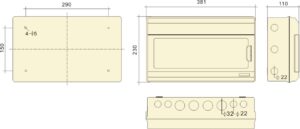

 | PHPC-18 | 18 | 9 | 6 | 4 | 7 | 5 | 3 | 230x110x381mm |

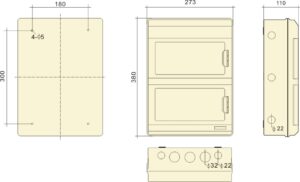

 | PHPC-24 | 24 | 12 | 8 | 6 | 8 | 6 | 4 | 380x110x273mm |

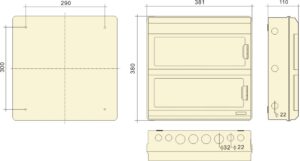

 | PHPC-36 | 36 | 18 | 12 | 8 | 14 | 10 | 6 | 380x110x381mm |
Visión general del parámetro:
- Material: Hecho de material avanzado de PC (policarbonato), conocido por su excelente resistencia al impacto, resistencia al clima y propiedades impermeables.
- Grado de protección: IP66, asegurando que el interior se mantenga seco en condiciones duras como lluvias fuertes, rocío de agua y otros entornos desafiantes.
- Método de instalación: Diseño montado en superficie con terminales de cableado de riel incorporados, lo que facilita fijar directamente la caja en paredes o soportes. Este diseño también es conveniente para el mantenimiento diario y reparaciones.
- Seguro y fiable: la doble protección de un interruptor de aire y protector de fugas garantiza la seguridad del circuito, reduciendo el riesgo de incendios y golpes eléctricos.
Ventajas y puntos destacados:
- Configuración flexible: configuraciones de caja eléctrica personalizables para satisfacer diferentes requisitos del proyecto, adaptando varios escenarios de aplicación.
- Larga vida útil: Los materiales de alta calidad y la artesanía precisa aseguran una larga vida útil para la caja eléctrica, reduciendo la frecuencia de reemplazo.
Ámbito de aplicación:
- Parques industriales, talleres de fábricas y otros entornos industriales.
- Escenarios temporales de demanda de electricidad, como sitios de construcción e instalaciones temporales.
- Instalaciones municipales, como el control de faros y señales de tráfico.
- Paneles publicitarios al aire libre, pantallas led y otros equipos de exhibición comercial.
- Instalaciones de paisaje, como sistemas de riego de jardines y fuentes de agua.

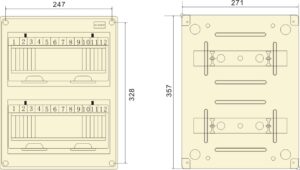

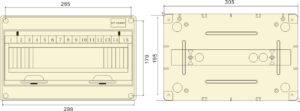

| PHLTD HT Caja de interruptores Tabla de parámetros del producto | ||||||||
| modelo | Dimensiones externas (mm) | peso bruto | peso neto | Embalaje | Tamaño del cartón (mm) | |||
| L | W | H | ||||||

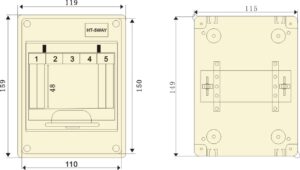

 | HT 5WAYS | 115 | 150 | 90 | 13 | 11.9 | 40 | 49x33x48 |

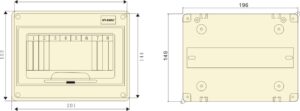

 | HT 8WAYS | 197 | 150 | 90 | 14.2 | 13.2 | 30 | 48x33x48.5 |

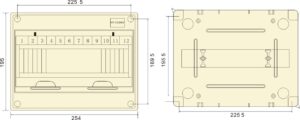

 | HT 12WAYS | 250 | 193 | 105 | 16.3 | 15.3 | 20 | 52.5×40.5×57 |
 | HT 15WAYS | 305 | 195 | 105 | 18.5 | 17.5 | 20 | 63×40.5×57 |
 | HT 18WAYS | 360 | 198 | 105 | 20.4 | 19.4 | 20 | 74×40.5×57 |
 | HT 24WAYS | 270 | 350 | 105 | 14.6 | 13.6 | 10 | 56.5×36.5×56.5 |
Material de la carcasa: ABS
Panel de puerta transparente: PC
Características del material: Excelente resistencia al impacto, resistencia al calor, resistencia a bajas temperaturas, resistencia química, buen rendimiento eléctrico, buen brillo superficial, etc.
Certificación: CE, ROHS
Nivel de protección: IP65
Uso: Adecuado para uso interior y exterior, incluidos equipos eléctricos, de comunicación, de lucha contra incendios, fundición de acero, petroquímicos, electrónica, energía, ferrocarriles, sitios de construcción, sitios mineros, aeropuertos, hoteles, barcos, grandes fábricas, fábricas costeras, muelles de descarga, instalaciones de tratamiento de aguas residuales y residuales, instalaciones de contaminación ambiental, etc.
Método de instalación:
- Instalación interna: La caja contiene rieles de guía para la instalación de interruptores de tipo riel, así como barras de alambre neutro y de tierra para el cableado.
- Instalación externa: Se puede fijar directamente a la pared a través de los orificios de instalación en la parte inferior de la caja (fijado a la pared con tornillos o clavos a través de las cuatro esquinas de la caja).
Agujeros de entrada y salida: La caja está equipada con agujeros reservados para hilos roscados.
